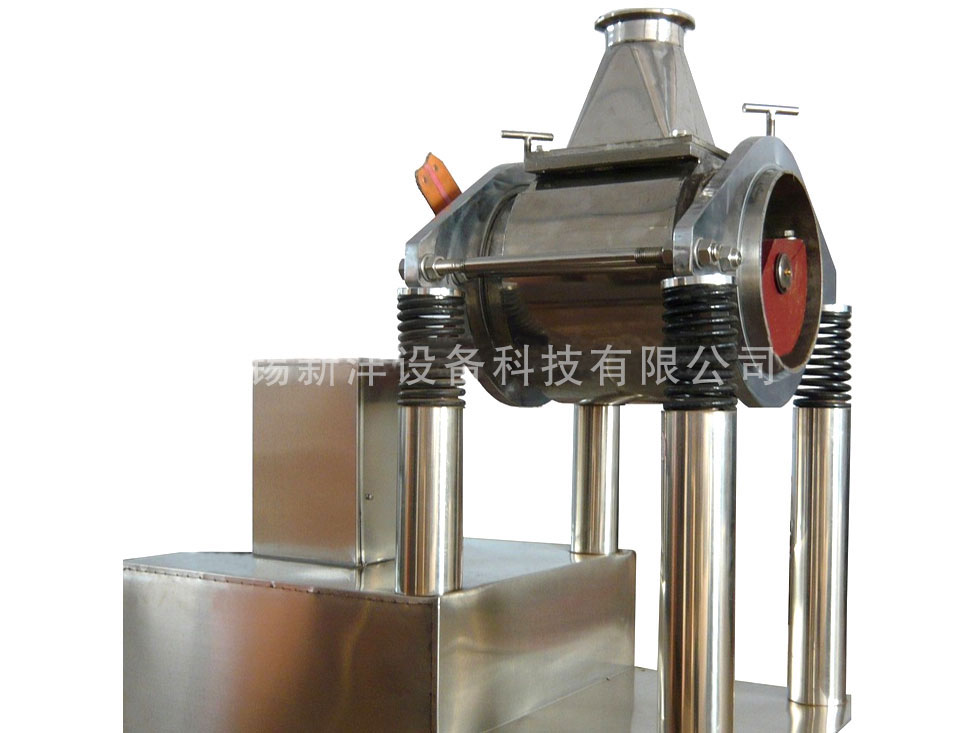

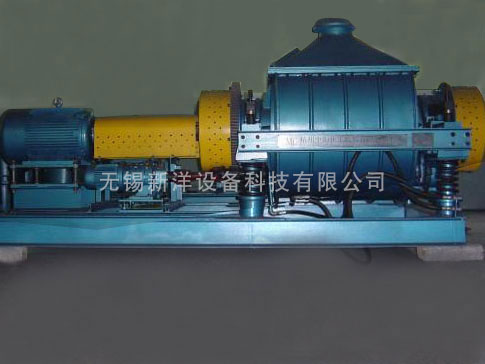

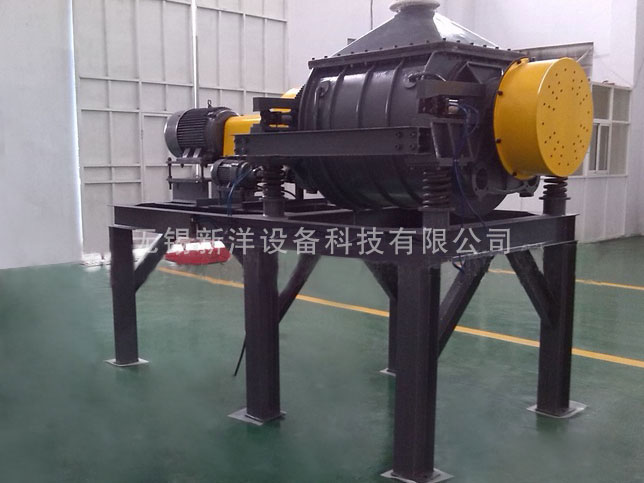

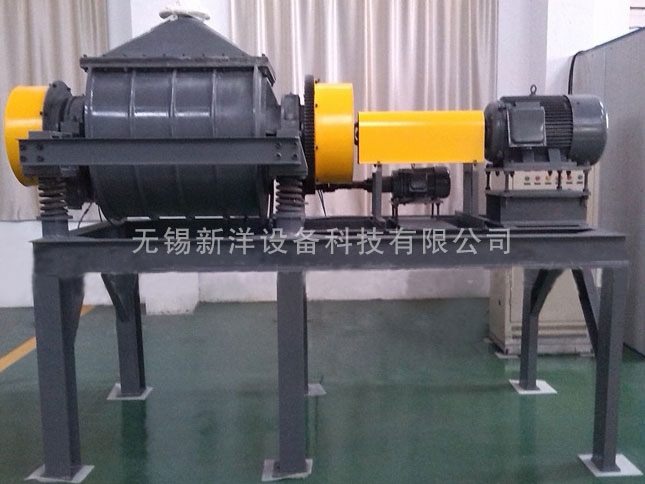

振动球磨机



概述
       振动研磨机是高效制粉设备,该机是利用圆筒的高频振动,使筒体中的研磨介质依靠惯性力冲击物料,磨介通常为φ16-φ36mm的圆钢,钢棒经过渗碳和淬火处理,硬度达到HRC55以上。入料粒度>15mm时取较大直径,入料粒度<15mm时取较小直径,并采用两种以上规格钢棒(钢球)搭配使用。工作时,电动机通过挠性连轴器和万向连轴器带动带有偏心重锤的激振器的轴旋转,使筒体产生振动,筒内的磨介和物料在筒内翻转、冲击,使物料在短时间内得到粉碎。
结构形式
       1、按筒体个数有:单筒磨、双筒磨、三筒磨。其中双筒磨应用广泛。
       2、按磨介种类有:振动棒磨机、振动球磨机。
       3、按进出型式有:单进单出、双进双出、双进四出个多型式。
       4、按结构布置有:立式、卧式。


用途
       改机型中小型非易爆材料粉磨设备,主要应用于冶金、矿山、建材、化工、耐火材料、磨料、石墨、玻璃、陶瓷等行业的细粉和超细粉加工。特别在化工染料、特种陶瓷、粉磨冶金和耐火材料等产品生产中作原料的超细加工方面应用广泛。
主要技术参数
项目 ZM-100 ZM-200 ZM-400 ZM-600 ZM-800 ZM-1000 ZM-1200
粉磨方式 干法、湿法、开路、闭路
入料粒度mm ≤15 ≤20 ≤25
出料粒度mm 0.3-0.074
筒体容积L 100 200 400 600 800 1000 1200
生产能力T/H 0.1-1.5 0.2-3 0.3-5 0.3-7 0.3-10 1-13 1.2-16
振幅mm 9-14 9-14 8-11 8-11 7-9 7-9 7-9
电机功率KW 17-22 22-37 37-45 37-55 55-75 55-75 75-90
振动频率HZ 16.2 16.3 16.3 16.3 16.5 16.6 16.7
整机重量T ≈2.5 ≈4.0 ≈6.6 ≈8.0 ≈11.5 ≈13.8 ≈16.3
