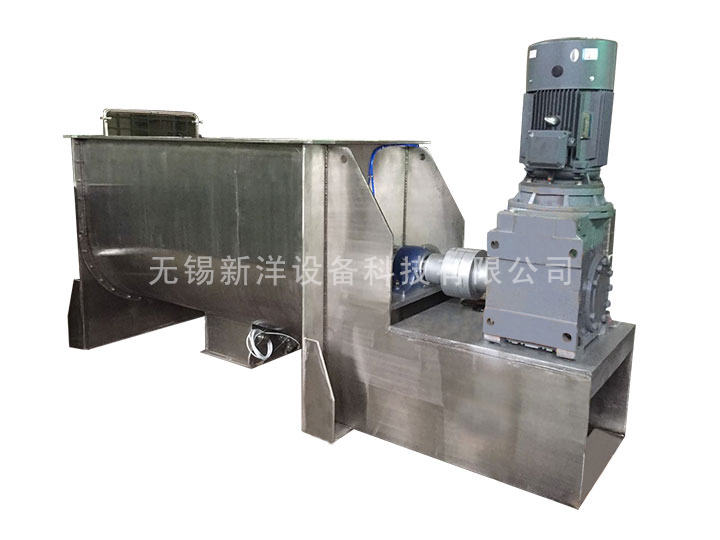

卧式螺带混合机


保温型螺带混合机
螺带混合机
螺带混合机加装飞刀

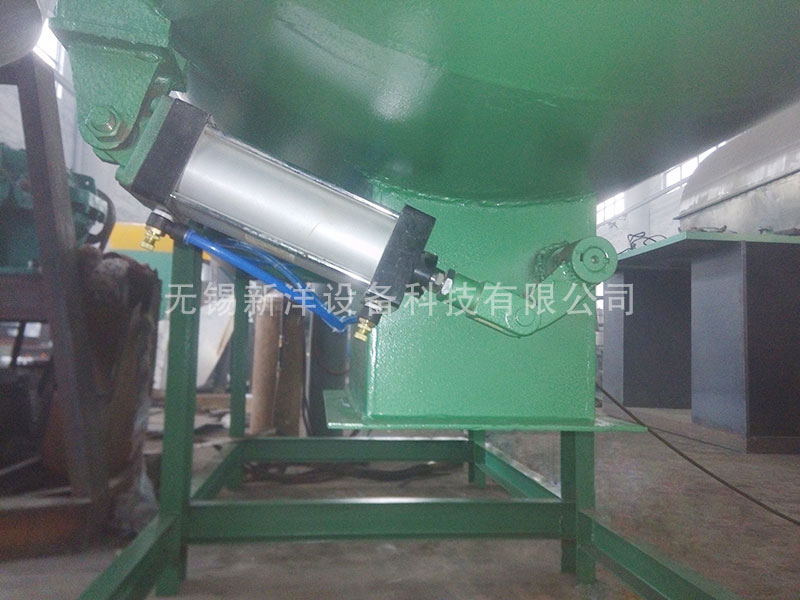

螺带混合机气动调节出料
应用范围
       卧式螺带混合机应用于农药、兽药、食品、化学品、生物、养殖业、陶瓷、耐火材料、塑胶、复合肥等固-固(即粉体与粉体)固-浆(即粉体与胶浆液)的混合,还特别适应粘稠的物料混合。

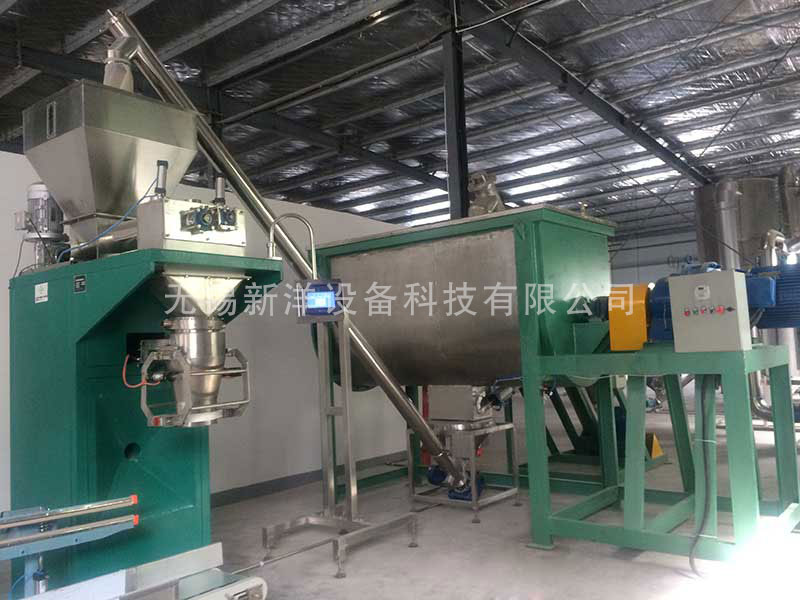

螺带混合机生产线

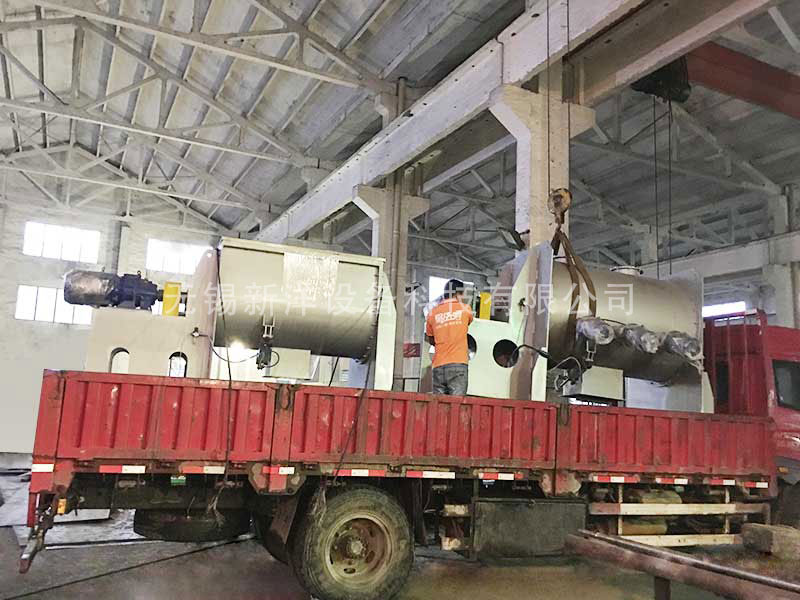

螺带混合机装车发货
卧式螺带混合机滑块连接
概述
       卧式螺带混合机由U形容器、螺条搅拌叶片和传动部件组成;螺条状叶片一般做成双层或三层,外层螺条将物料从两侧向中央汇集,内层螺条将物料从中央向两侧输送,形成对流混合。螺条混合机对于粘性或有凝聚性的粉粒体的混合以及粉粒体中添加液体及糊状物料的混合有良好的效果,筒盖可做成全开式门,以便于对设备进行清洗替换产品。

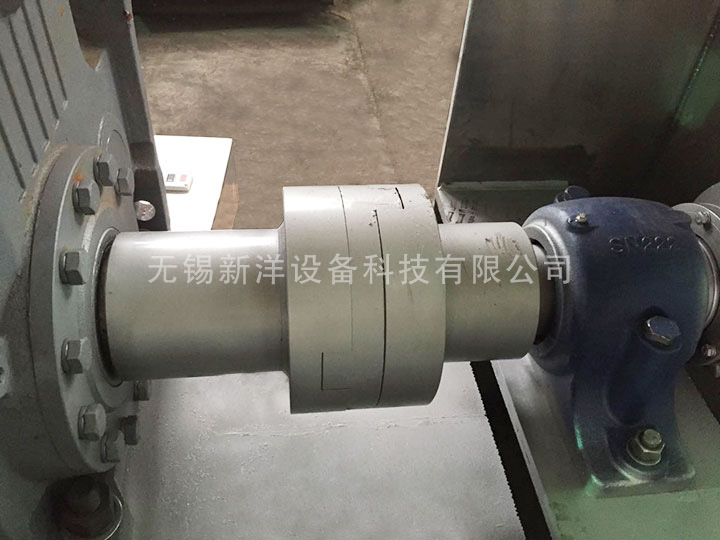

卧式螺带混合机滑块联轴器

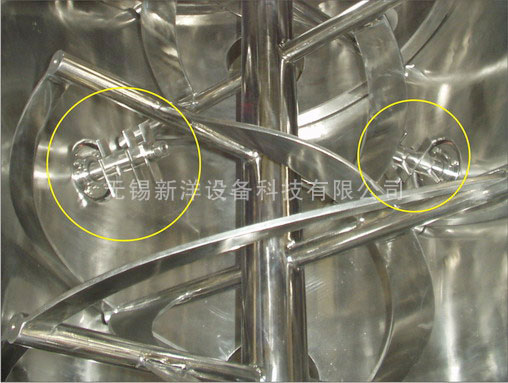

卧式螺带混合机内部螺带

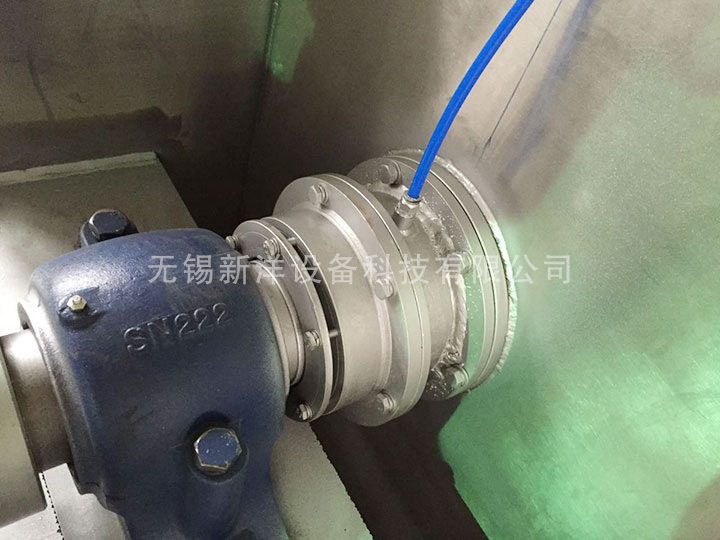

卧式螺带混合机气密封加填料组合密封
结构特点
       1、该机为卧式筒体,内外二层螺旋带具有独特的结构,运转平稳、质量可靠,噪音低,使用寿命长,安装维修方便,并有多种搅拌器结构,用途广泛的多功能混合设备。卧式螺条混合机混合效果不受颗粒的大小密度影响。
       2、混合速度快,混合均匀度高,螺旋带上可以安装刮板,对有粘性物料亦有好的混合效果。
       3、针对不同物料的混合要求(特殊物料每次混合需清洗),可采用不同螺带结构,可提供加热、干燥的夹套供客户选择。
       4、正反旋转螺带安装于同一水平轴上,形成一个低动力高效的混合环境。平稳的混合过程降低了对易碎物料的破坏,加装飞刀结构亦起破碎作用,亦可加装喷液系统。好的将液体和粉体充分均匀混合。
       5、卧式机体上也可以开设有清理门,以便供用户清洗。设备整体高度较低,便于安装。

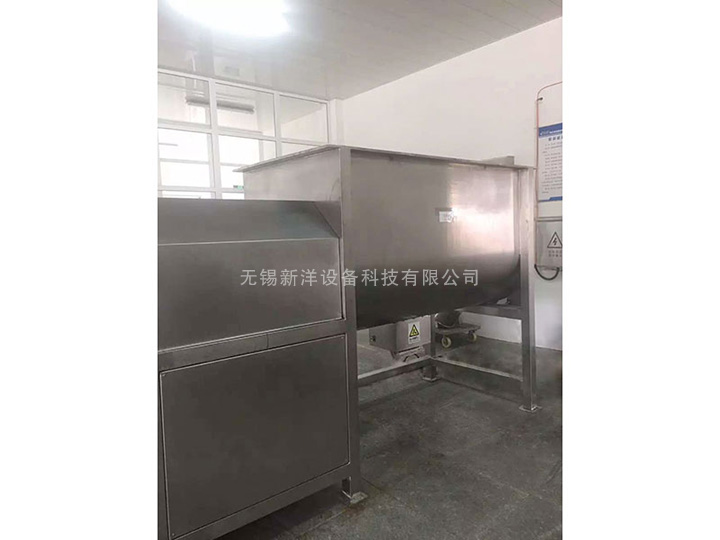

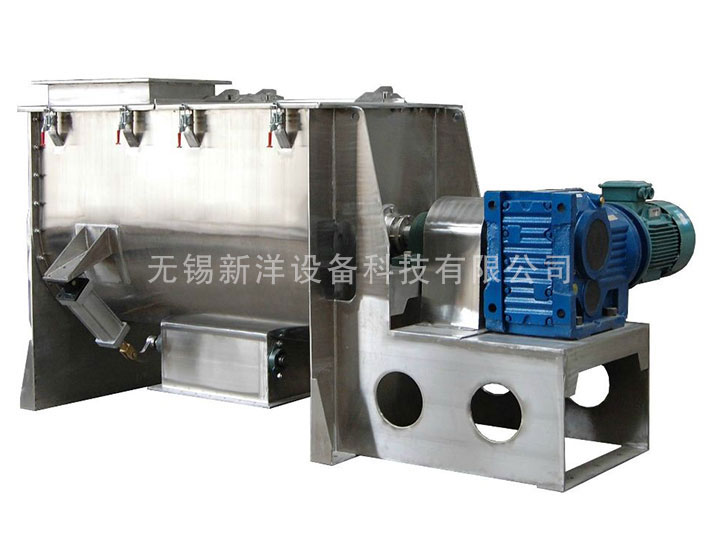

全不锈钢螺带混合机

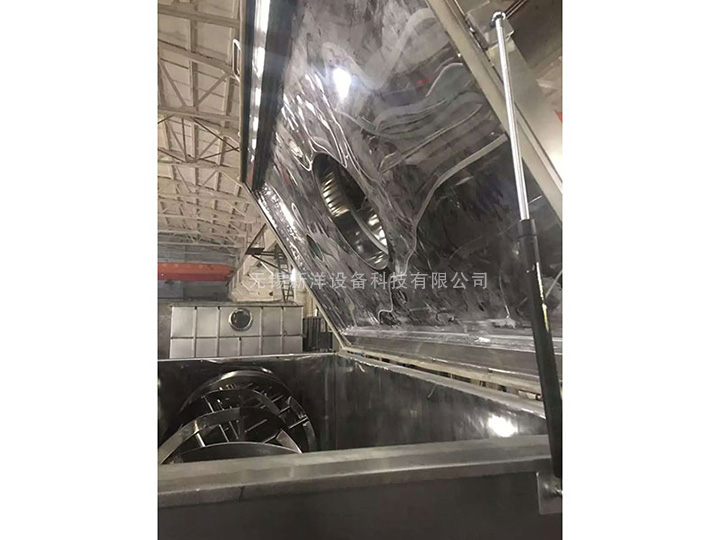

全开式桶盖
工作原理
       卧式螺带混合机由安装于搅拌轴上的内外径螺条带动桶体内物料,使搅拌器在桶体内大范围翻动物料。搅拌器结构上,螺条设计成内外、左右互为反螺条,搅拌器工作时内螺条带动靠近轴心处物料做轴心旋转,轴向由内至两侧推动,外螺条带动靠近桶壁物料做轴心旋转,轴向由两侧至内推动,于是造成物料在桶体内对流循环、剪切渗混,完成物料在较短时间内快速均匀混合。

技术参数
设备型号 有效容积(L) 总功率(kw) 转 速(r/min) 外形尺寸(mm) 设备重(KG)
WLDH-100 50 2.2 58 1190×740×770 380
WLDH-150 80 3 53 2030×630×980 450
WLDH-300 150 4 53 2320×730×1130 560
WLDH-500 300 7.5 49 2800×920×1320 680
WLDH-1000 600 11 42 3180×1020×1550 1200
WLDH-1500 800 15 42 3310×1120×1640 1600
WLDH-2000 1000 18.5 42 3750×1290×1820 2200
WLDH-3000 1500 18.5 37 4220×1400×1990 3300
WLDH-4000 2000 22 37 4220×1500×2100 3800
WLDH-5000 3000 30 31 4700×1610×2260 4300
WLDH-6000 3500 37 31 4420×2150×2470 5500
WLDH-8000 4200 45 27 5520×2360×2720 6800
WLDH-10000 5000 55 27 5720×2520×2840 7900
WLDH-12000 6000 55 23 5840×2850×2940 8800
WLDH-15000 8000 75 23 6000×3040×3050 7900
WLDH-20000 10000 90 19 6100×3300×3150 13500
WLDH-30000 15000 110 17 6500×3500×3500 15000
备注:技术参数方便客户选型,为客户提供参考,也可按客户要求定制。
